최소의 장비로 운영하는 아파트 햄 생활 - HF, FT-8 편

2022.4.16

아마추어 무선은 크게 동네를 포함한 1~100 Km 정도 이내로 교신이 가능한 VHF/UHF 교신과 국내를 벗어나 해외와 교신할 수 있는 HF 대역의 교신으로 구분됩니다. 저의 경우는 정말 필요 최소한의 장비와 안테나를 구성해 HF 를 통한 FT-8 통신을 주로 하고 있습니다.

아마추어무선의 교신 성능은 고가의 무전기 장비보다는 본인 집의 위치(QTH)와 안테나가 90% 이상을 좌우합니다. 최근에는 많은 분들이 아파트에 거주하고 있으며 본인 또한 아파트에 거주하기 때문에 적당한 형태의 안테나를 설치하기가 매우 힘든 상태입니다.

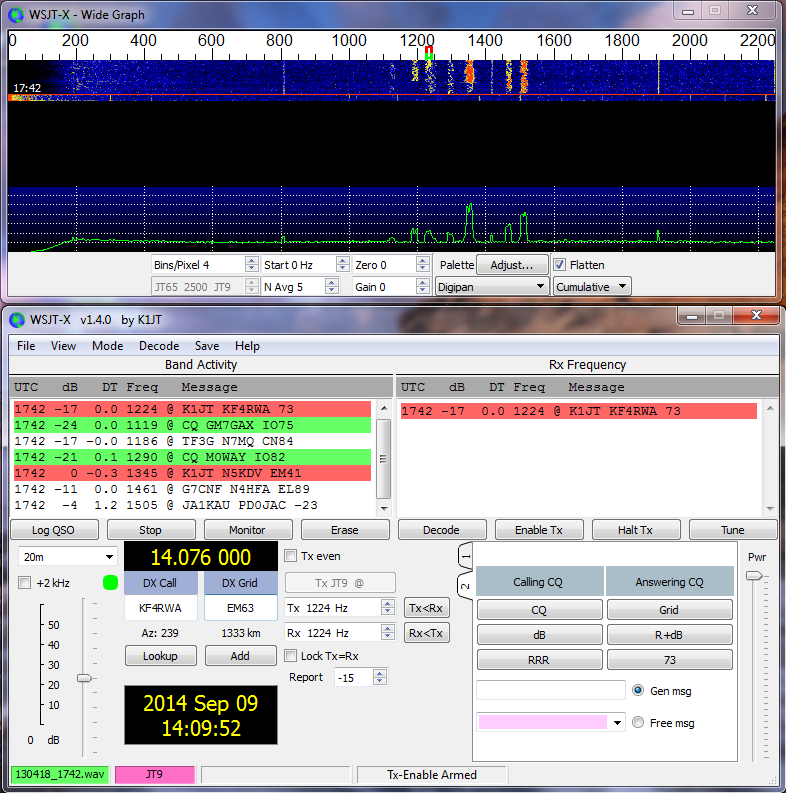

** FT-8 이란... HF 무전기(지구 반대편까지 전파를 쏠 수 있는 무전기)를 통해 음성이나 CW(모스 부호) 교신을 하던 것을 최근에는 PC 프로그램을 이용해서 더 편하게 교신을 합니다. https://physics.princeton.edu/pulsar/K1JT/index.html





* *장비소개

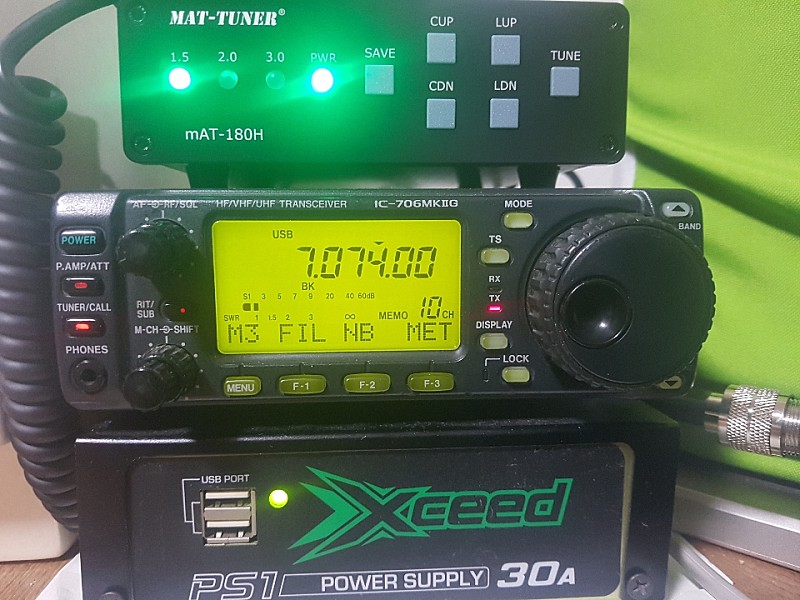

가장 핵심 장비인 무전기와 파워서플라이 그리고 부족한 안테나길이를 커버해주는 튜너입니다.

1. 보통 리그..라고도 부르는 무전기 본체입니다. ICOM 에서 나온 IC-706MKIIG 모델입니다. 나온지 20년이 훌쩍 넘은 중고모델이지만 이 한대로 HF + 50MHz + VHF + UHF 모두를 커버하는 전천후 모델이며 출시이후 현재까지도 많은 햄들이 즐겨 이용하는 장비입니다. 또한 원래 차량용이라서 차량에서도 운영이 가능합니다. 출력은 100W 까지 가능하고 차량에서 운영시 50W 까지 송출 가능.(사진중 가운데 것)

나름 유명하고 좋은 모델이지만 지금 구하기엔 너무 오래되었습니다. 새로 구입하신다면 HF 1대, U/VHF 1대 를 각각 운영하는 것이 좋습니다. 보통 안테나도 HF+50MHz 와 U/V 를 구분하여 2개를 따로 쓰기 때문입니다.

2. 파워서플라이는 무전기에 13.8V 의 직류전원을 공급하는 장치입니다. 높은량의 전류를 생산하기 때문에 고가의 장비들을 많이 사용하십니다. 저는 그냥 XCEED 라고 상당히 저렴한 장비를 이용중입니다. 심플하지만 30A 까지 잘 뽑아줍니다. (사진중 제일 아래것)

3. 오토튜너인 'mAT-180H' 입니다. 원래 안테나는 주파수 별로 효율적인 길이가 딱 정해져 있어서 그 길이를 잘 맞춰 설치를 해야 합니다. 아파트의 경우 절대적으로 이 길이가 부족하기 때문에 이 길이를 보충해줄 튜너..라는 것이 필요하며 위 제품은 icom 에서 동작하는 오토튜너입니다. 1.8MHz~50MHz 까지 지원합니다. (사진중 가장 위에 것)

제 아파트 햄 생활을 가능하게 해주는 가장 큰 공신입니다. 5m 길이의 안테나로는 7M~50MHz 까지의 주파수만 이용할 수 있습니다. 안테나 길이가 충분하다면 필요 없이 구성할 수도 있습니다.

4. 그외 원래는 SWR 측정기인 SX-200 을 이용하는데 최근에 오토튜너 설치 이후 잘 사용하지 않습니다. 하지만 하나는 있는게 좋습니다. (안테나의 길이가 적당해서 반송파 없이 전파가 얼마나 잘 나가는지 확인할 수 있는 측정기.)

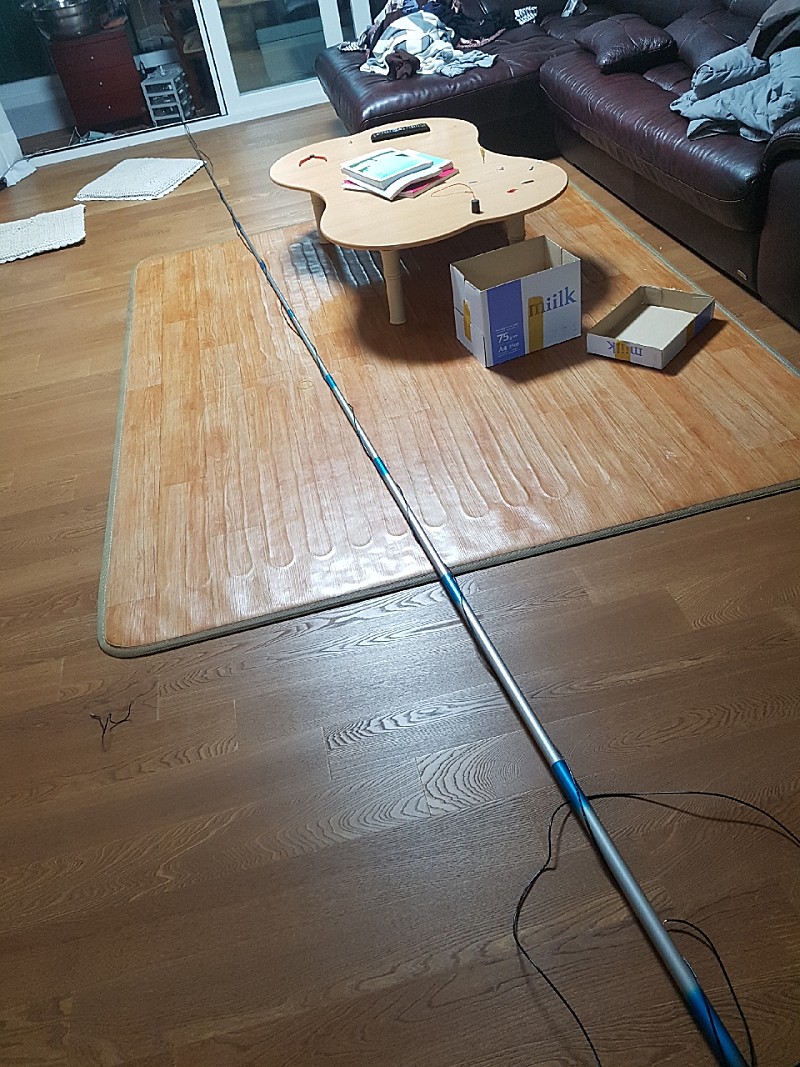

5. 그 다음은 가장 필수인 안테나입니다. 저는 베란다에 국기 게양대를 설치하고 여기에 5m 짜리 낚시대를 사다가 전선을 연결하였습니다.

주로 밤에 많이 교신을 하는데 낚시대를 베란다 밖으로 걸고 전선을 안테나 연결 단자에 적당히 꼽아 주면 준비완료입니다.

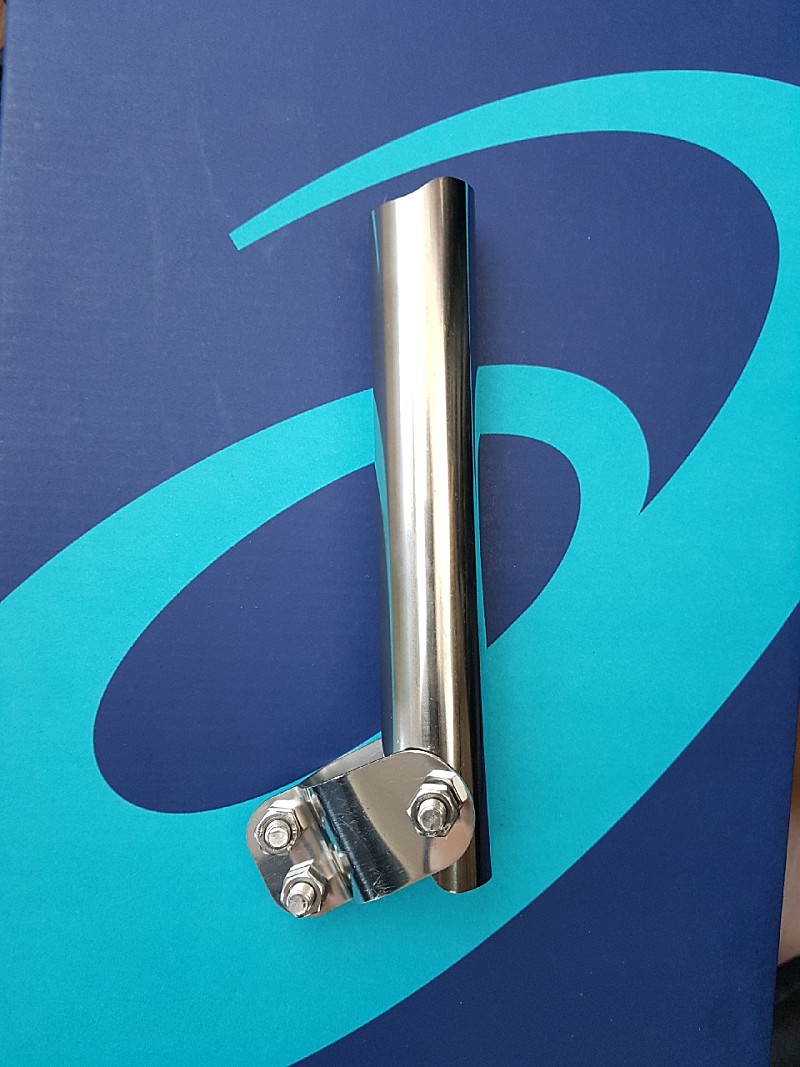

그냥 인터넷 쇼핑몰에서 파는 국기게양대입니다. 낚시대는 이 지름보다 작아야 들어갈 수 있습니다. 저는 6m 짜리 낚시대였는데 마지막 칸이 더 커서 한칸 빼고 설치했더니 5m 로 줄었습니다.

주의사항으로 카본 성분의 낚시대는 전류 누설이 되서 적합하지 않다고 하네요. 파이버 글라스..낚시대로 구입을.

전선은 역시 인터넷 쇼핑몰에서 kiv 1.5sq 연선을 구입하였습니다. 20m 쯤 구입했는데 많이 남았네요.

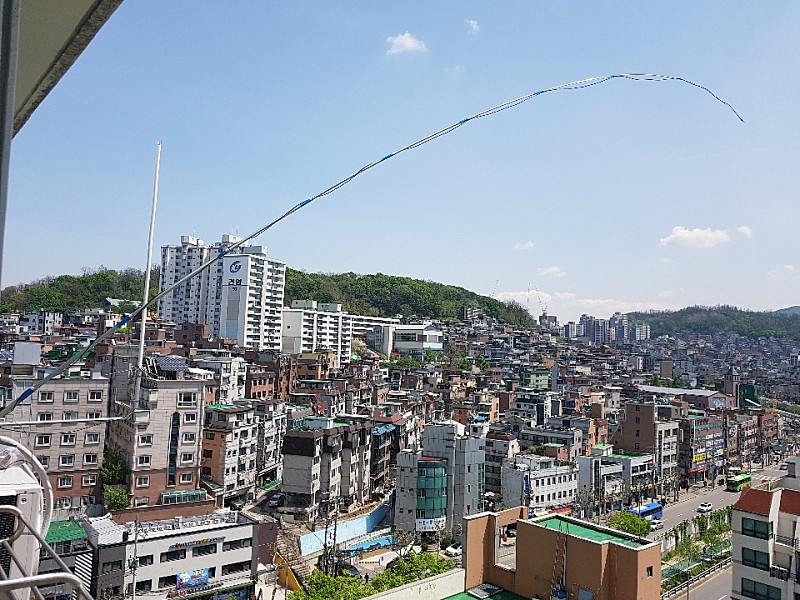

최종 설치한 모습. 다행히 저희집이 마지막 동이라 반대쪽에서 보이는 아파트가 없고 또한 꼭대기층이라 윗집에서 뭐라하지는 않습니다. (그렇다고 옥상층은 아닌 요상한 구조라서 옥상에 설치 불가입니다.)

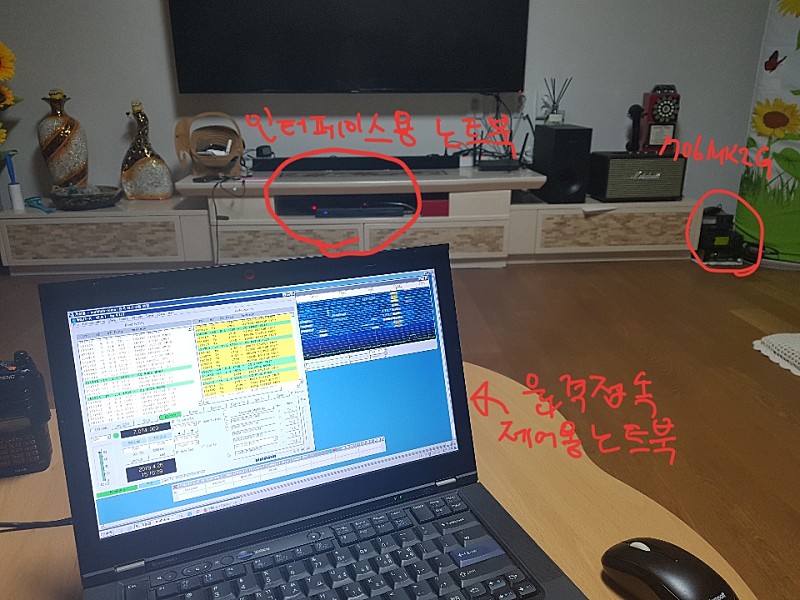

6. FT-8 이라는 것을 하기 위해서는 컴퓨터가 필요합니다. 보통은 무전기 옆에 나란히 놓고 운영을 하는데 저는 무전기를 저 구석에 쳐박아 놓았기 때문에 무전을 하려면 바닥에 누워서 해야 합니다.

그래서 무전기와 연결되는 컴퓨터는 TV 아래 장식장에 놓고 실제 이용시에는 별도의 PC 에서 원격접속을 통해 이용합니다.

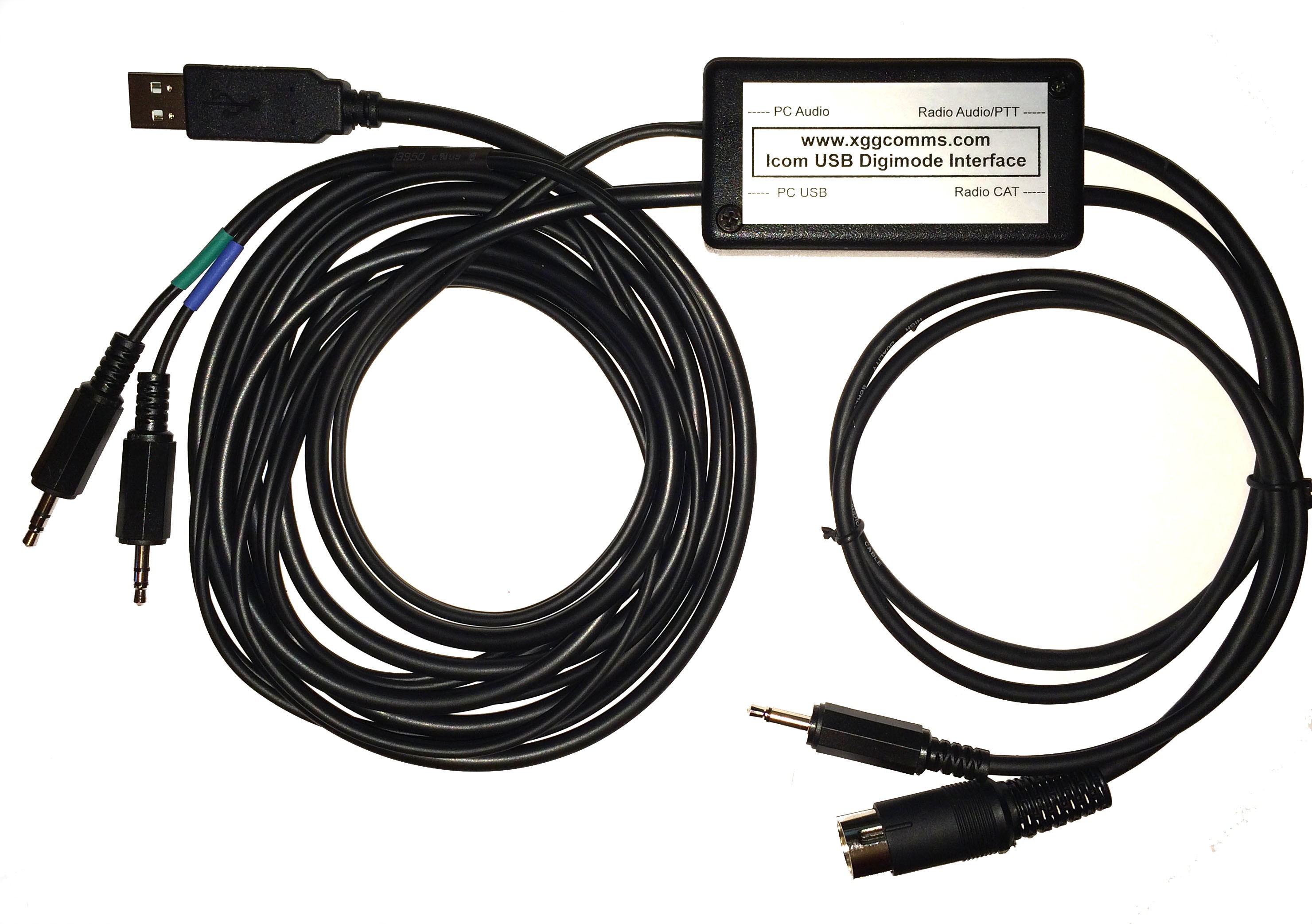

7. 컴퓨터와 무전기를 연결해 주는 인터페이스가 있는데 이것은 그냥 소개만 합니다.

최신 디지털 무전기는 그냥 USB 선만으로 되기도 하며 무전기 기종과 종류에 따라 여러가지 인터페이가 있습니다. 제가 사용하는 모델은 XGG 의 Digimode-1-Icom 입니다. 요즘은 USB 사운드 카드를 내장한 개선 버전도 나오고 있습니다.



** 실제 운영

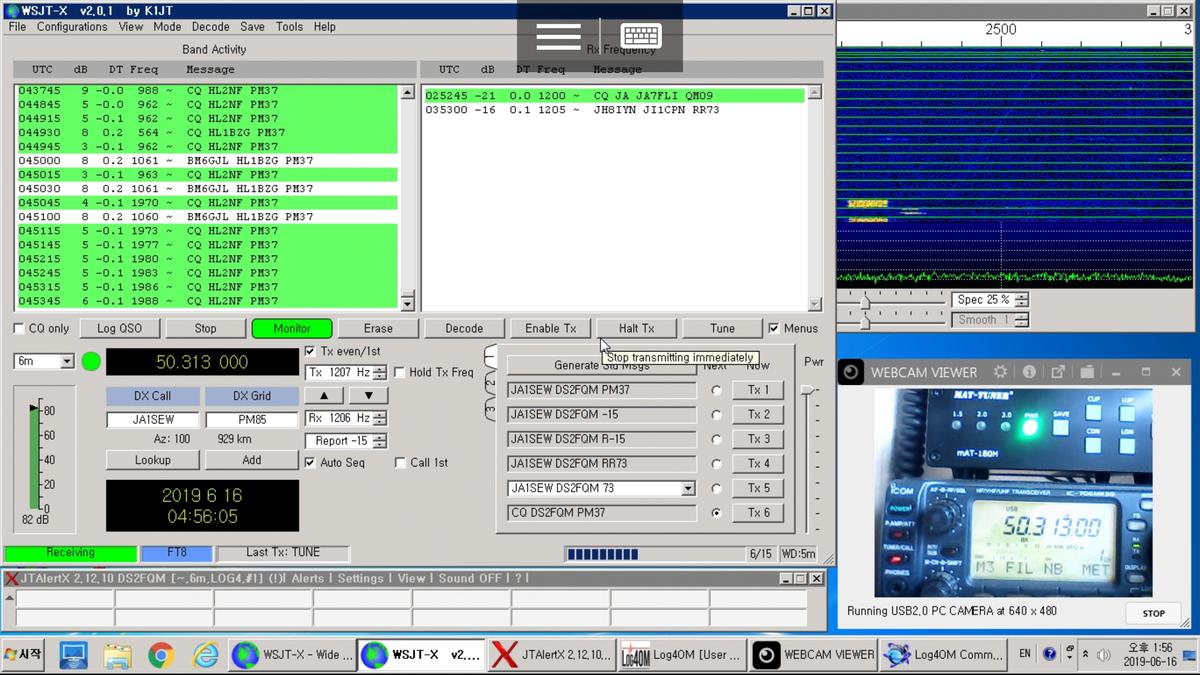

원격 접속을 통한 환경에서 WSJT-X 라는 프로그램을 이용해 FT-8 교신을 하는 모습. 우측 하단에는 USB 카메라를 추가했습니다. 무전기의 주파수와 전파 송신시 적당한 상태인지 파악할 수 있습니다.

PC 외에 태블릿이나 스마트폰에서도 접속할 수 있기 때문에 집이 아닌 장소에서도 원격으로 운영할 수 있지만 무전기 운영에 약간은 위험성이 있어서 꼭 집에서만 이용합니다.



과연 이 5m 짜리 낚시대 안테나의 성능은 어떨까요?

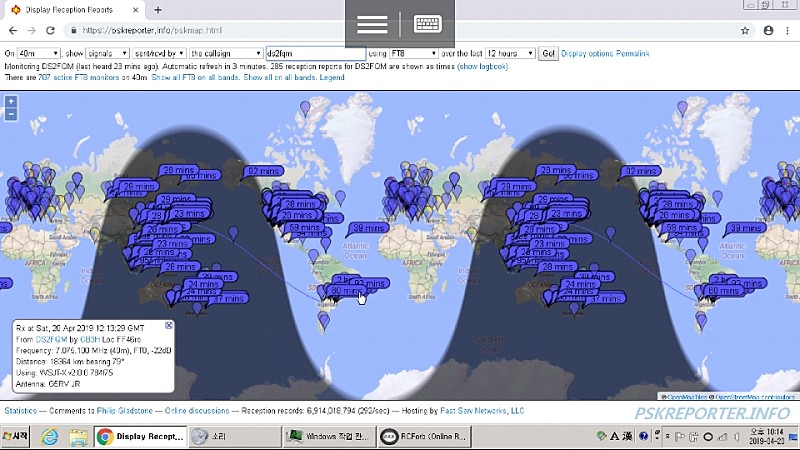

https://pskreporter.info/ 라는 사이트에서 제가 송신하는 전파가 어디에서 수신되는지를 보여줍니다.

송신하는 수파수와 시간 또한 그날그날의 상태에 따라 많이 다르긴 하지만 제가 30W 로 송신하는 전파는 아시아는 물론 미국, 캐나다의 동부 지역과 남미 지역까지도 날아갑니다.

아쉽게도 유럽과 아프리카는 거의 가지 못하네요. 아주 운이 좋은 날은 동유럽국을 만나 볼 수는 있습니다.



** 교신이력

2019년 4월 20일~2020년 5월 까지 약 1년간 약 2,400 여개 국과 교신을 했습니다.

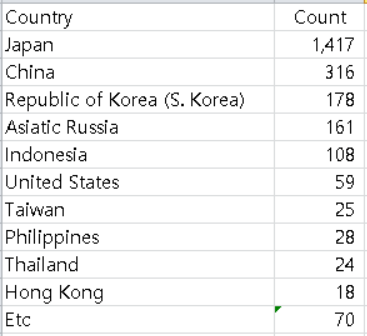

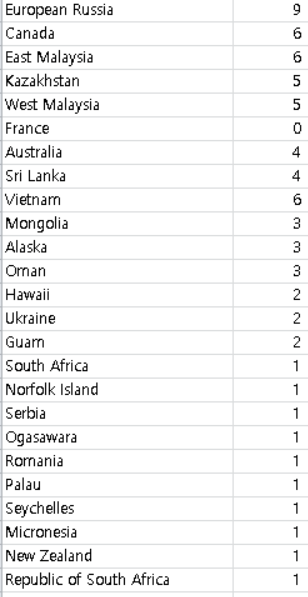

상위 Top 10 국가는 다음과 같습니다.

만나기 힘든 먼거리 해외국들도 가끔씩 만나는 재미가 솔솔합니다.

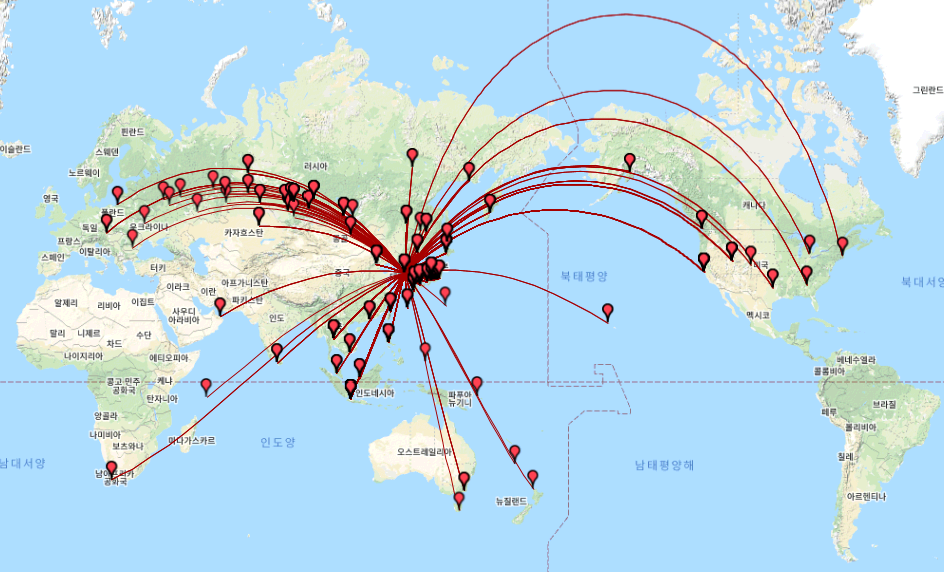

교신했던 지역을 지도로 표시해 봤습니다. 북서유럽이나 아프리카, 남미 지역은 교신 이력이 없네요.

아쉽기도 하지만 5m 낚시대와 30W 의 소출력으로 이정도 교신을 하는 것만 해도 대단한 일입니다.



이상으로 정말 최소의 장비로 아파트에서 아마추어무선을 운영하는 환경을 소개해드렸습니다.

어려운 환경에도 굴하지 마시고 아마추어무선의 세계로 함께 하시기를 초대합니다.
