'야외에서 FT-8 운영 하기' 를 위한 사전 작업

부제 : 안드로이드 스마트폰에서 리눅스, 윈도우 실행하기...

2020.5.24 (일) 코로나 시국으로 거의 3개월째 주말마다 집에 쳐박혀 있다보니 주로 이런 것들로 시간을 보내고 있습니다.



야외에서 교신하기 위해서는 당연히 무전기를 들고 나가야 하는데 무전기 외에 노트북도 들고 나가야 하니 짐이 좀 많아집니다. 그래서 조금이라도 더 가볍고 편리한 시스템을 꾸리기 위한 여정이 시작되었습니다. (실제로 나가본 적은 아직 없음)

총 4개의 시나리오에 대해 계획을 세웠습니다.

1. 윈도우 태블릿

2. 오래된 넷북

3. 라즈베리파이

4. 안드로이드 스마트폰



** 여러분의 소중한 시간 절약을 위해 일단 결론부터 갑니다.

1번. 윈도우 태블릿으로 야외 운영이 가능합니다. 그외 나머지는 시도하지 않는 것이 정신건강을 위해 좋아 보입니다. 그럼에도 시도하시려는 분께 작은 도움되시길 바랍니다.

원래는 4번이 성공하길 바라고 시작한 작업이었으나 성공하기는 힘들 것 같습니다.



** FT-8이란... HF 무전기(지구 반대편까지 전파를 쏠 수 있는 무전기)를 통해 음성이나 CW(모스 부호) 교신을 하던 것을 최근에는 PC 프로그램을 이용해서 교신을 합니다. https://physics.princeton.edu/pulsar/K1JT/index.html



1. 윈도우 태플릿

CPU : Atom(x86)

OS : Windows 10, 8

특징 : 야외 운영에 최적. 사운드 카드 OK, UART 로 리그 제어 가능. 기존 노트북 쓰던 것과 거의 동일 합니다.

* windows 7, 10. 인스톨 셋. 최신버전 설치하면 됩니다.

https://physics.princeton.edu/pulsar/K1JT/wsjtx.html

https://www.log4om.com/download-v1/

https://hamapps.com/JTAlert/

요즘 나오는 일반 노트북이나 스마트폰과 마찬가지로 이어폰 짹이 하나만 있습니다. 이게 마이크도 함께 되는 것이라서 Line-In  과 Line-Out 으로 구분해서 사용하려면 위와 같이 생긴 분리 짹을 사용하면 됩니다.

그외 USB 허브 등으로 확장해서 외부사운드카드나 UART 로 CAT 인터페이스를 연결해서 리그 제어를 할 수도 있습니다.



2. 넷북(LG X110)

CPU : Atom(x86)

OS : Windows XP, Raspbian(Linux)

특징 : 화면도 작고 속도도 느리고 Win XP 까지만 지원.

사실 넷북으로 운영하려는 목적은 아니었고 4-2번 스마트폰에 win xp 설치후 운영이 가능할지에 대한 사전 점검이었습니다.



2-1. Windows XP

최근까지도 WSJT-X 32bit 버전이 지원되며, Sound In, Out 단자가 따로 있고, USB 단자도 많아서 좋습니다.

JTAlert 과 Log4om 의 버전 차이로 로그 입력이 안됨. 만약 아직 배터리가 살아 있다면 아쉬운대로 운영은 가능해 보이나 윈도우 태블릿에 비해서는 많이 아쉽습니다.



* Windows XP 에서 돌아가는 버전 안내. wsjt 는 최신 버전도 지원합니다.

https://physics.princeton.edu/pulsar/K1JT/wsjtx.html - wsjtx-2.1.2-win32.exe

https://www.log4om.com/download-v1/ - Log4OM_1_31_1.zip

https://hamapps.com/JTAlert/ - 2.11.5  Last version to support Windows XP and Vista



2-2. Raspbian Linux

XP 보다 좀 가벼울까 기대하고 Raspbian Linux 를 설치하였습니다. 라즈베리 파이가 아직 없어서 인것도...

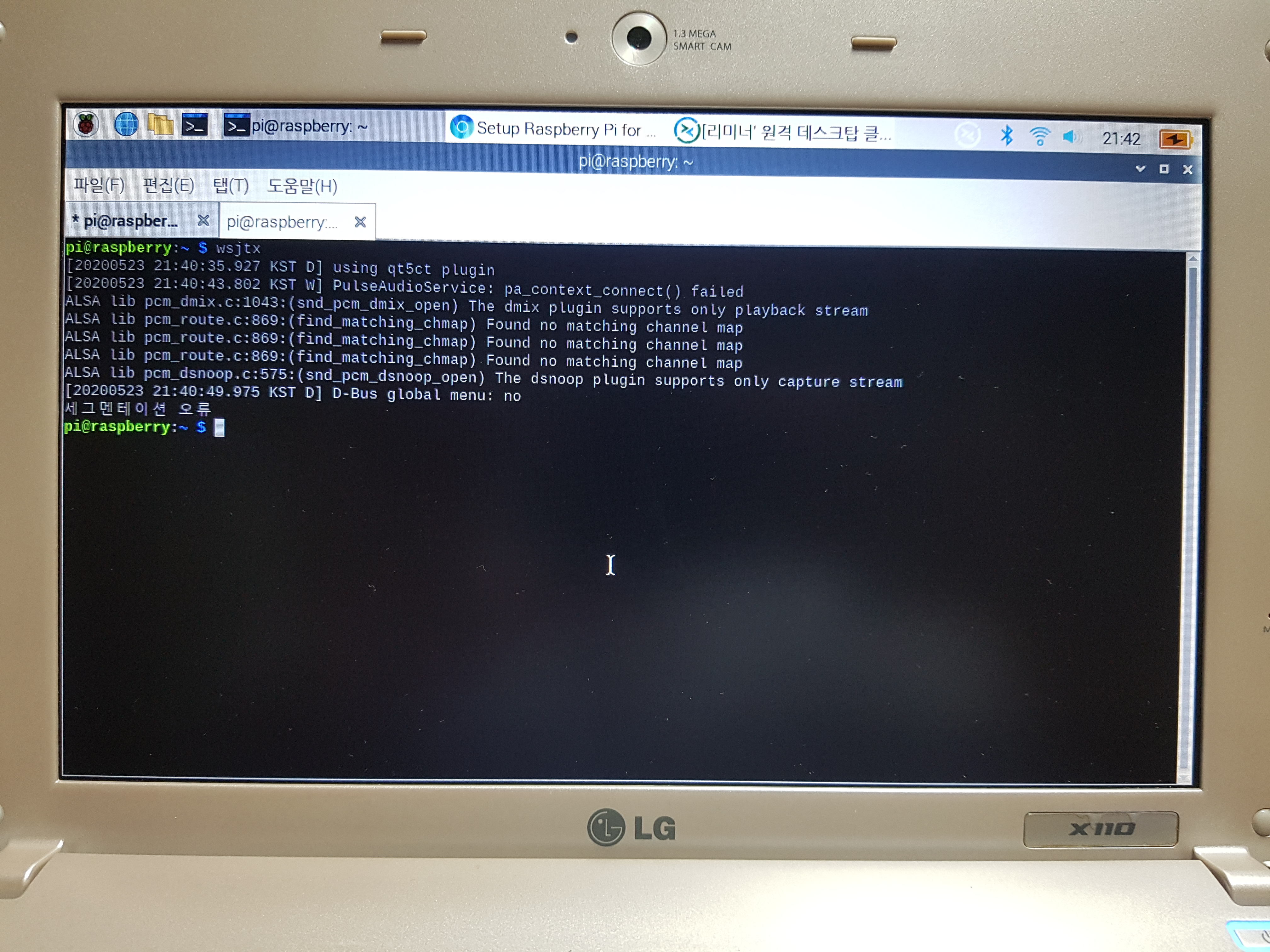

$ sudo apt install wsltx 로 설치도 쉽게 되었지만 아쉽게도 wsjtx 실행이 안되었습니다.

부가적으로 chromium 같은 브라우저 사용하기에도 약간 성능이 모자라 보입니다.



* wsjtx 설치

$ sudo vi /etc/apt/sources.list 에 다음 내용 추가

deb http://ppa.launchpad.net/ki7mt/wsjtx/ubuntu xenial main
deb-src http://ppa.launchpad.net/ki7mt/wsjtx/ubuntu xenial mai

$ sudo apt-get update && sudo apt-get install wsjtx



* CQRLog 사용 - https://www.cqrlog.com/

$ sudo add-apt-repository ppa:ok2cqr/ppa;sudo apt-get update;sudo apt-get install cqrlog



사운드 카드 설정 때문인 것으로 보여서 이것 저것 추가로 세팅중입니다.

CQRLog 는 추가로 MySQL(MariaDB 10.3.22) 이 설치되는 군요. 기동되는 순간 엄청 느려지네요. 참고해야겠습니다.



3. 라즈베리파이

CPU : arm

OS : Raspbian(Linux)

특징 : 중고나라에서 보고 있는데 아직 구입 못함. 그냥 위에 넷북에서 Raspbian 설치해서 대신 확인 중.

실제 운영을 위해서는 별도의 화면이나 스마트폰으로 원격 접속이 필요해 보입니다.



* 리눅스 환경에서 운영하는 법은 아래 링크 참조

https://dl1gkk.com/setup-raspberry-pi-for-ham-radio/



* wsjtx 설치

$ sudo vi /etc/apt/sources.list 에 다음 내용 추가

deb http://ppa.launchpad.net/ki7mt/wsjtx/ubuntu xenial main
deb-src http://ppa.launchpad.net/ki7mt/wsjtx/ubuntu xenial mai

$ sudo apt-get update && sudo apt-get install wsjtx



* CQRLog 사용 - https://www.cqrlog.com/

$ sudo add-apt-repository ppa:ok2cqr/ppa;sudo apt-get update;sudo apt-get install cqrlog





4. 안드로이드 스마트폰(갤럭시 노트5)

CPU : arm64

OS : Android (Debian, Windows XP)

특징 : 가장 작은 기기로서 이동 운영성은 가장 좋아 보이며 이 시험들을 시작하게된 이유였으나, 전용 apk 어플로 나오기 전에는 실제 사용은 불가해 보입니다.

4-1. Debian

https://play.google.com/store/apps/details?id=com.cuntubuntu&hl=ko

루팅이 필요 없는 Debian no root 를 설치하였습니다. 일반적인 기능들은 잘되는데 사운드 장치가 없다고 합니다.

자체적으로 XFCE 데스크탑 관리자가 기본 설치되어 있습니다. 사용성은 훨씬 좋아 보입니다.

아쉬운 마음에 wsjtx 도 실행해 보지만 에러가 나네요.



https://play.google.com/store/apps/details?id=ru.meefik.linuxdeploy&hl=ko

혹시라도 루팅후 설치하는 Busy Box + Linux Deploy 에서는 좀 다를까 해서 과감하게 갤럭시 노트5 를 루팅하였습니다. 이후 Debian & Ubuntu 설치 및 확인.

Linux deploy 의 환경에는 사운드 호출이 가능한 것 같지만 실제로 성공하지는 못했습니다.

GUI 환경이 별도라서 VNC 어플 설치후 xsjtx 실행하면 역시 다음과 같은 에러가 나네요.



4-2. 리눅스가 안되면 아예 Windows 를 설치해 볼까 하고 시도한 Windows XP

https://sourceforge.net/projects/limbopcemulator/

Limbo pc emulator 를 사용해서 설치한 Windows XP. 네트웍카드와 사운드카드를 못 잡았고 실제 사용 가능한 속도가 확보되지 않았습니다. 설치하는데 반나절 걸렸고 부팅 완료되는데 7분 쯤 걸렸습니다.

네트웍이 안 잡혀서 파일 복사, 설치, 기동은 못하고 마무리 했습니다.



아무것 안하고 있어도 cpu 사용률이 70~80% 를 유지 합니다.



5. 그외 시도.

log4om과 wsjt-x 등이 설치된 pc 는 그대로 집에 두고 야외로 가지고간 스마트폰에서 사운드 입/출력 만 받아서 토스 했을 때 동작을 할까에 대한 시도입니다.

RDP 에서 사운드 처리를 '리모트' 가 아닌 '로컬' 로 놓고 시험중인데, 잘 안되네요.

데이터 무제한 요금을 사용해야 부담이 없겠네요.



시간이 남으면 뭔가 더 추가적인 작업을 진행해 보고 업데이트 하도록 하겠습니다.

감사합니다.



ps. 2부 나왔습니다.

https://multitab.tistory.com/255

아직 포기하지 않았다. '야외에서 FT-8 운영하기'를 위한 사전작업 2탄.
