N9 루메나 휴대용 선풍기 분해 & 18650 충전지 교체

2022.5.9
** 주의 : 리튬이온 등의 충전지는 분해시 취급에 주의해야 하며, 특히 납땜시 과열로 인한 화재 등에 조심해야 합니다. 본인은 혹시 모를 화재 발생에 대비해 즉시 화장실 변기(?)에 가져다 담그도록 오븐용 장갑과 롱노우즈 등을 준비해 놓고 가정용 소화기도 옆에 비치하고 작업하였습니다. 그나마 18650 충전지 1개 짜리니까 이정도 준비를 하고 진행합니다. 여러개 병렬로 묶는 작업은 집에서는 하지 마십시오.

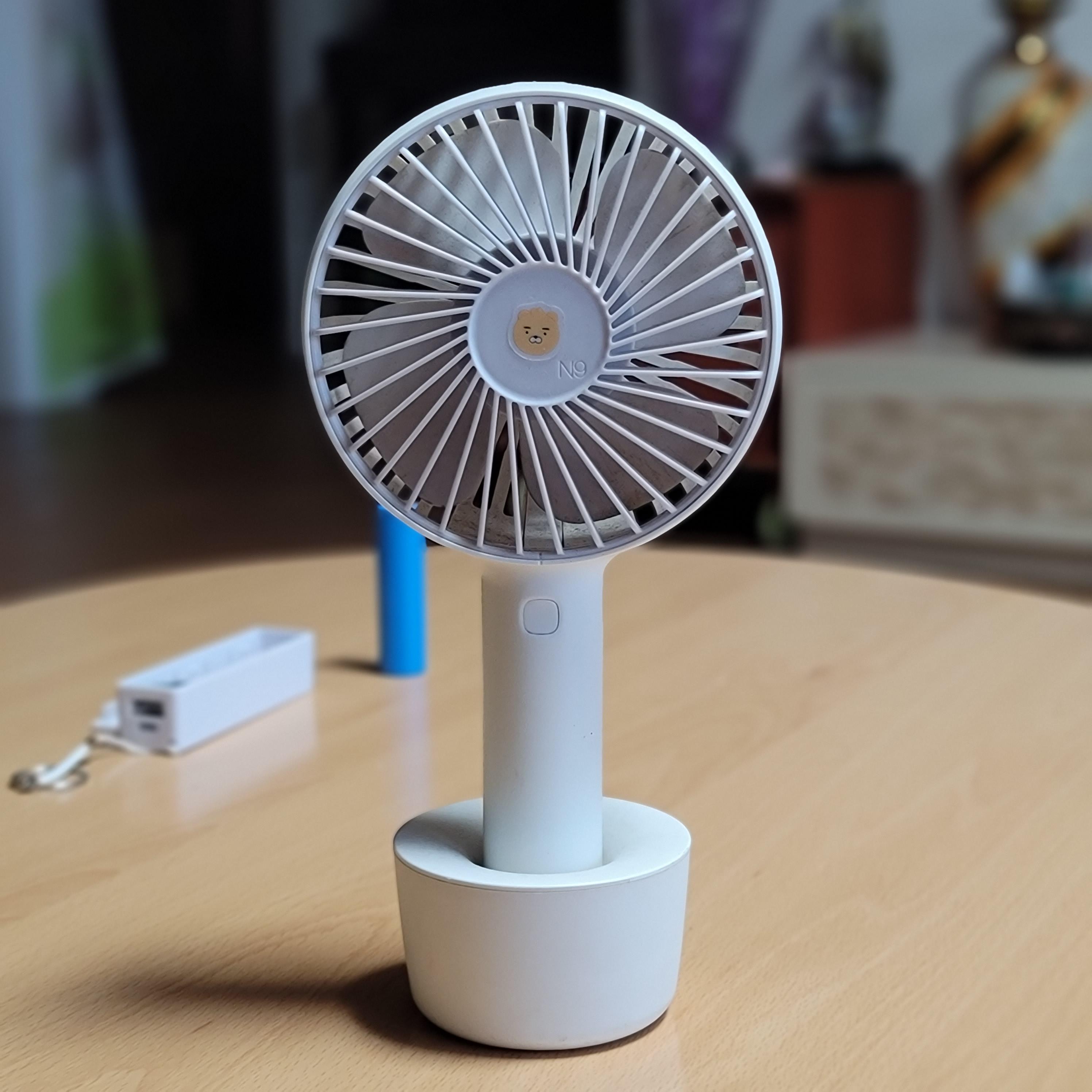

휴대용 선풍기중에서도 나름 인지도도 있고 안정적인 N9 루메나 휴대용 선풍기입니다.

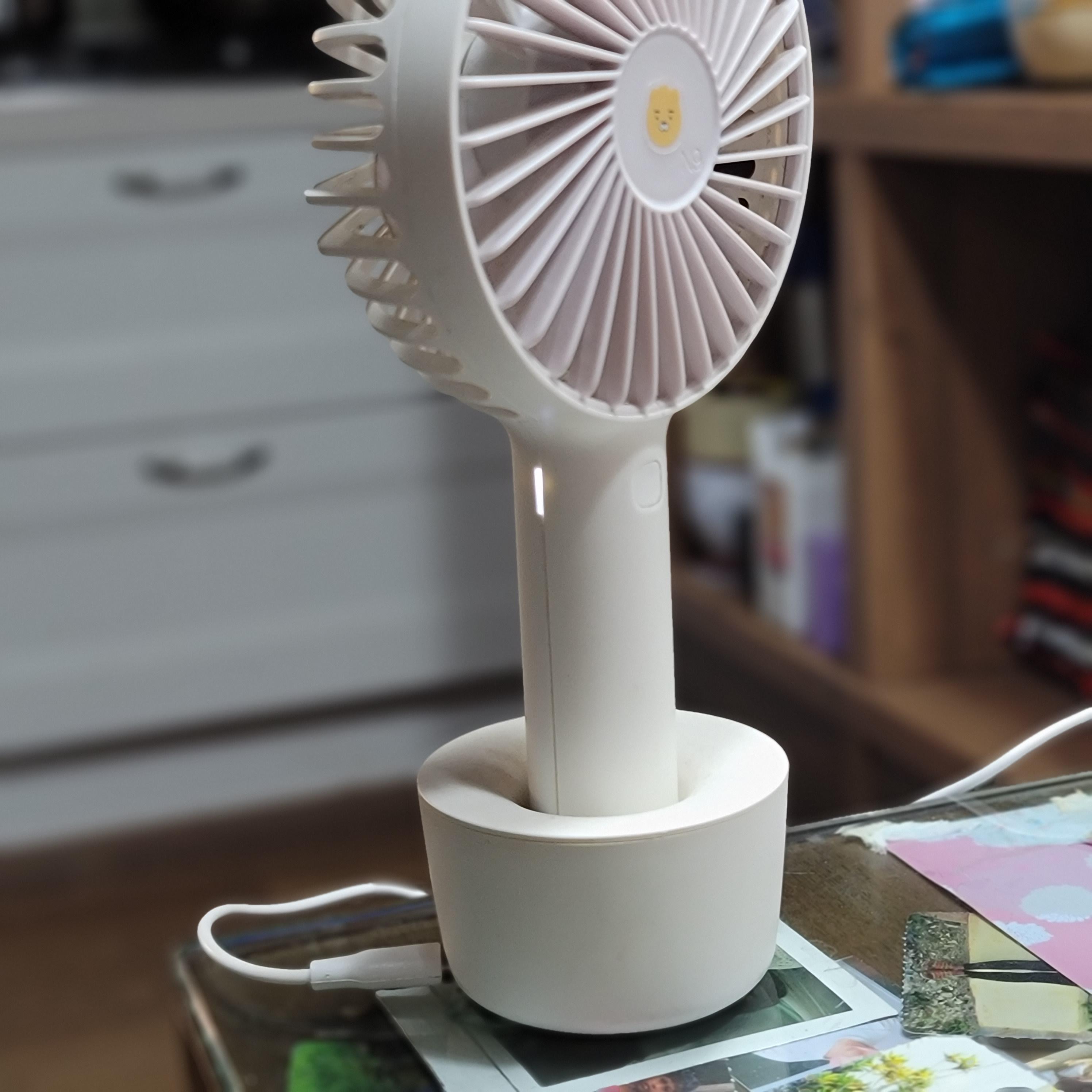

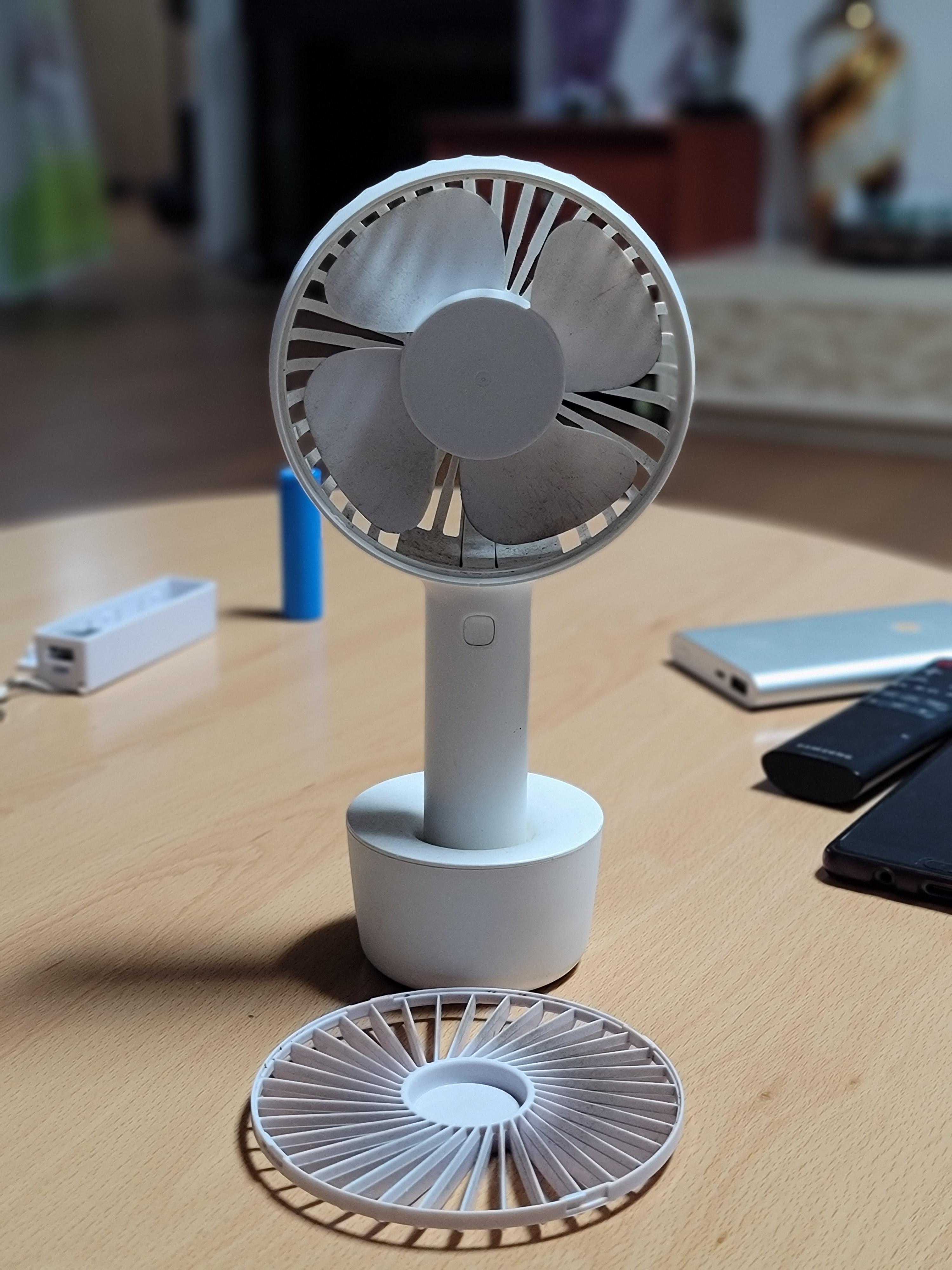

굳이 버전2 라고 이야기하기는 그렇지만 아래 사진처럼 세울수 있는 스탠드가 있고 여기에 충전 단자가 꼽히는 구조입니다.

작년까지는 잘 썼는데 올해 개시를 하려고 시험해 보니 충전은 가득되었다고 하얀불이 들어오는데 막상 전원을 눌러도 동작을 하지 않는군요.
이렇게 보내야 하나 생각하다가 문득 충전지 교체기를 찾아보니 블로그 글들이 꽤 보입니다. 당근마켓에 18650 충전지를 낱개로 싸게 파는 글이 보이길래 주문을 할까 준비해 보면서 분해를 진행해 봅니다.

우선 정면의 앞 보호 플라스틱은 반시계 방향으로 살짝 옆으로 돌린 후 열면 열립니다. 우앗! 지난 몇년간의 먼지가...

그리고는 위에서부터 틈을 살살 벌려주면 됩니다. '헤라' 같은 공구가 있으면 좋고 아니면 그냥 얇은 일자 드라이버를 이용해도 됩니다. 중간에 처 하얀 연결선을 뽑아주어야 합니다. 살짝 힘을주면 바로 빠집니다.

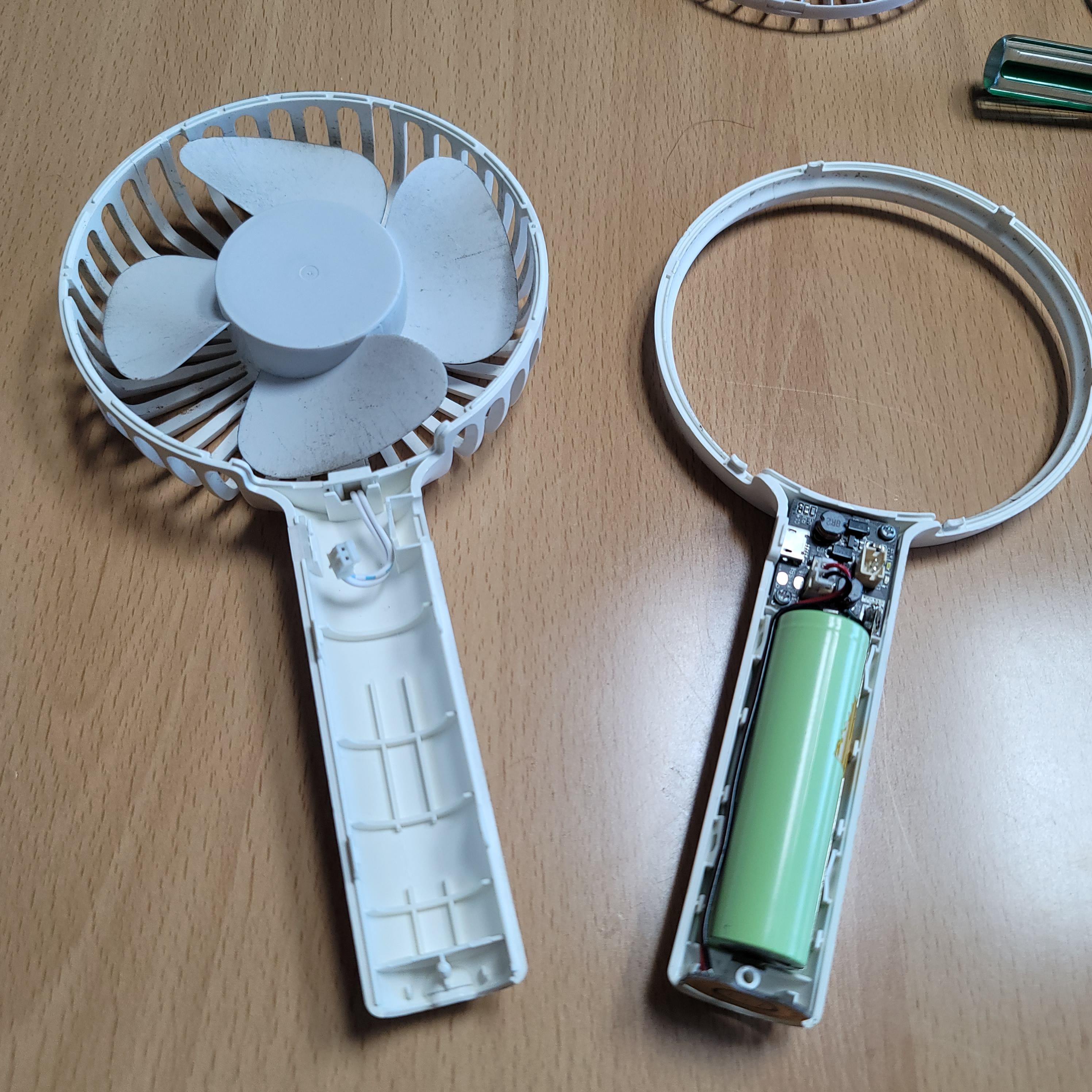

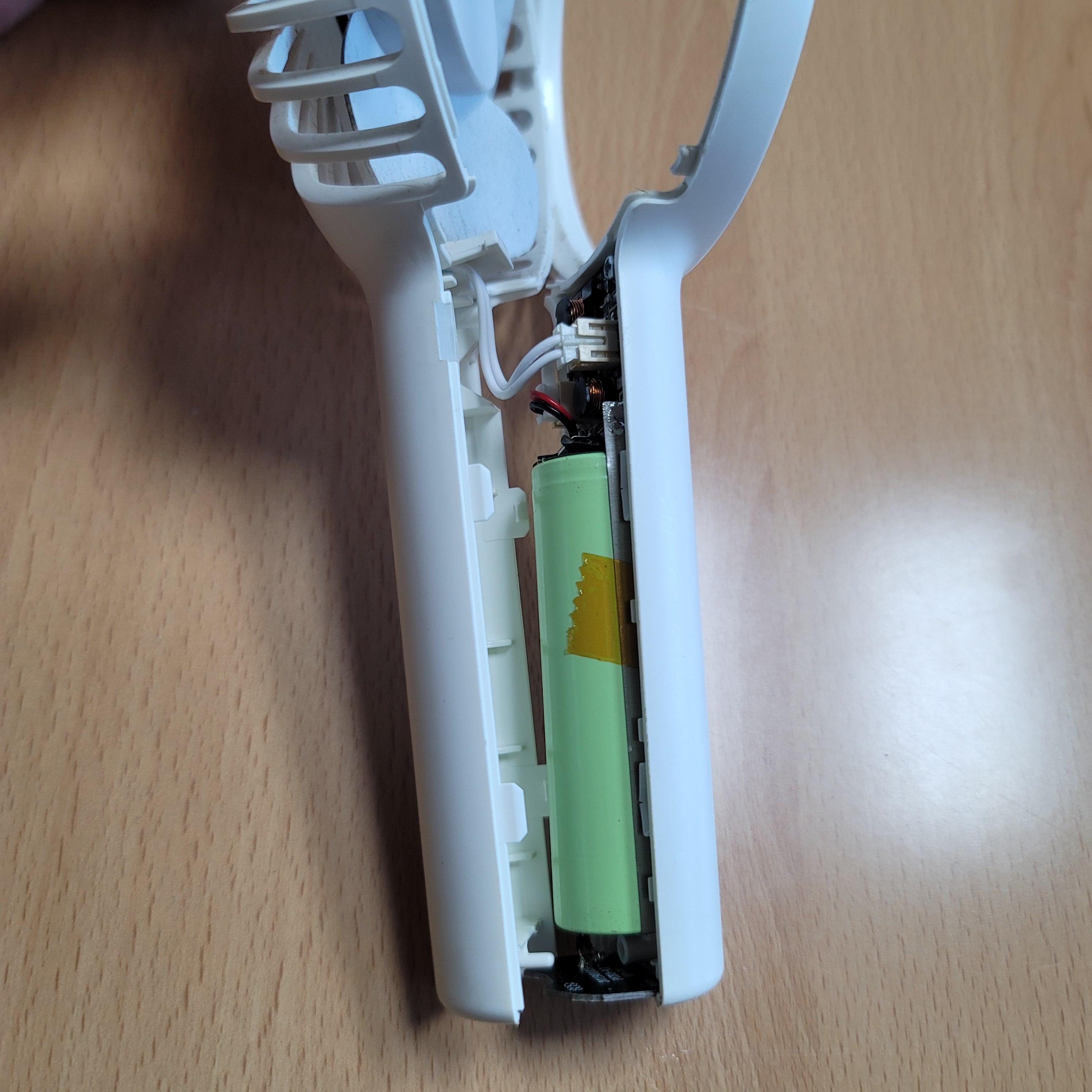

쨔잔~ 생각보다 어렵지 않게 분리가 되었습니다. (사실은 우측 하단 걸쇠 하나 뿌러 먹었습니다. ㅠㅠ)

이전의 N9 제품과 다른점은 하단에도 충전이 가능한 전기 장치가 연결되어 있어서 별도로 나사가 없이 바로 분해되는 구조입니다. (인터넷의 다른 정보는 저 부분이 스티커이고 별도로 나사가 있더군요.)

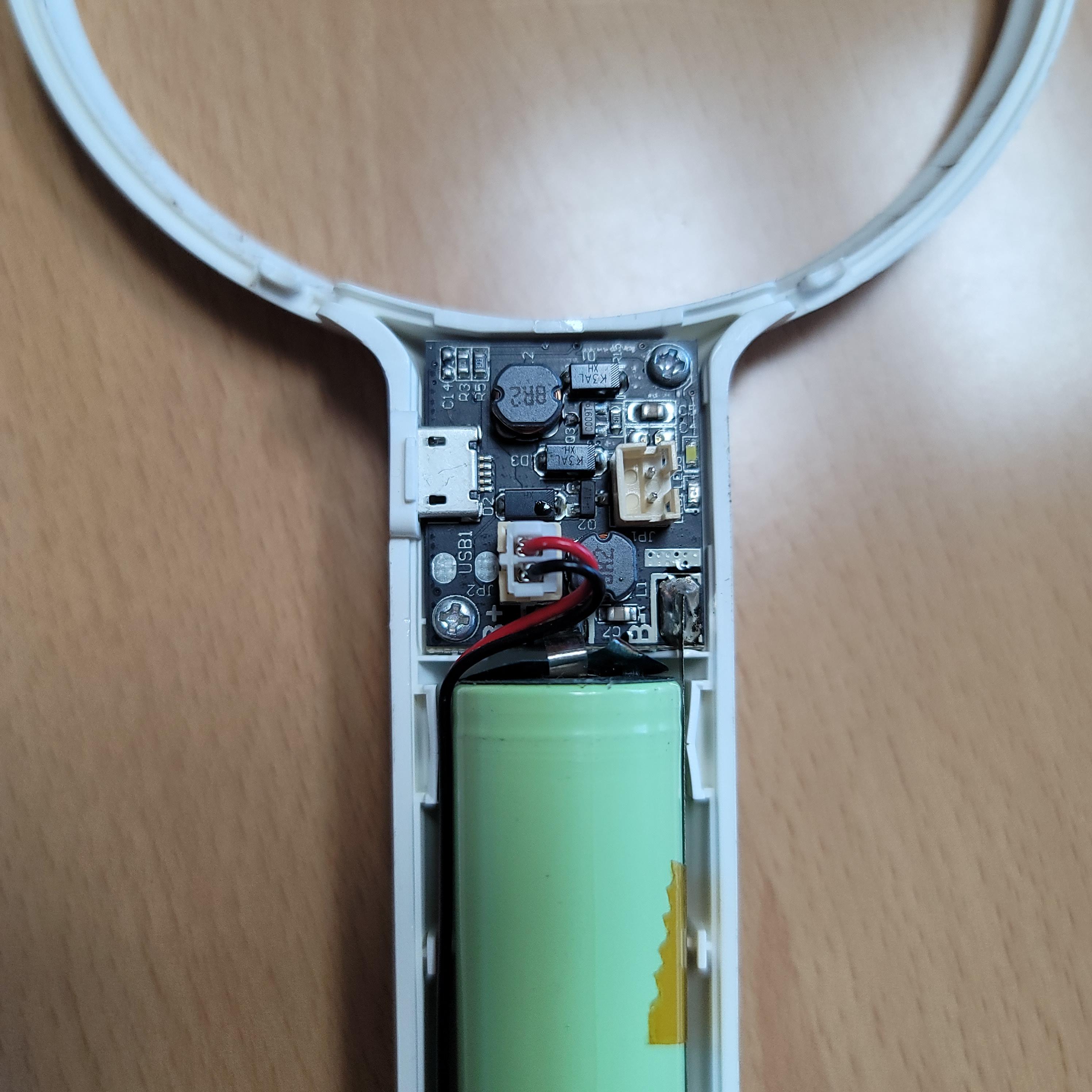

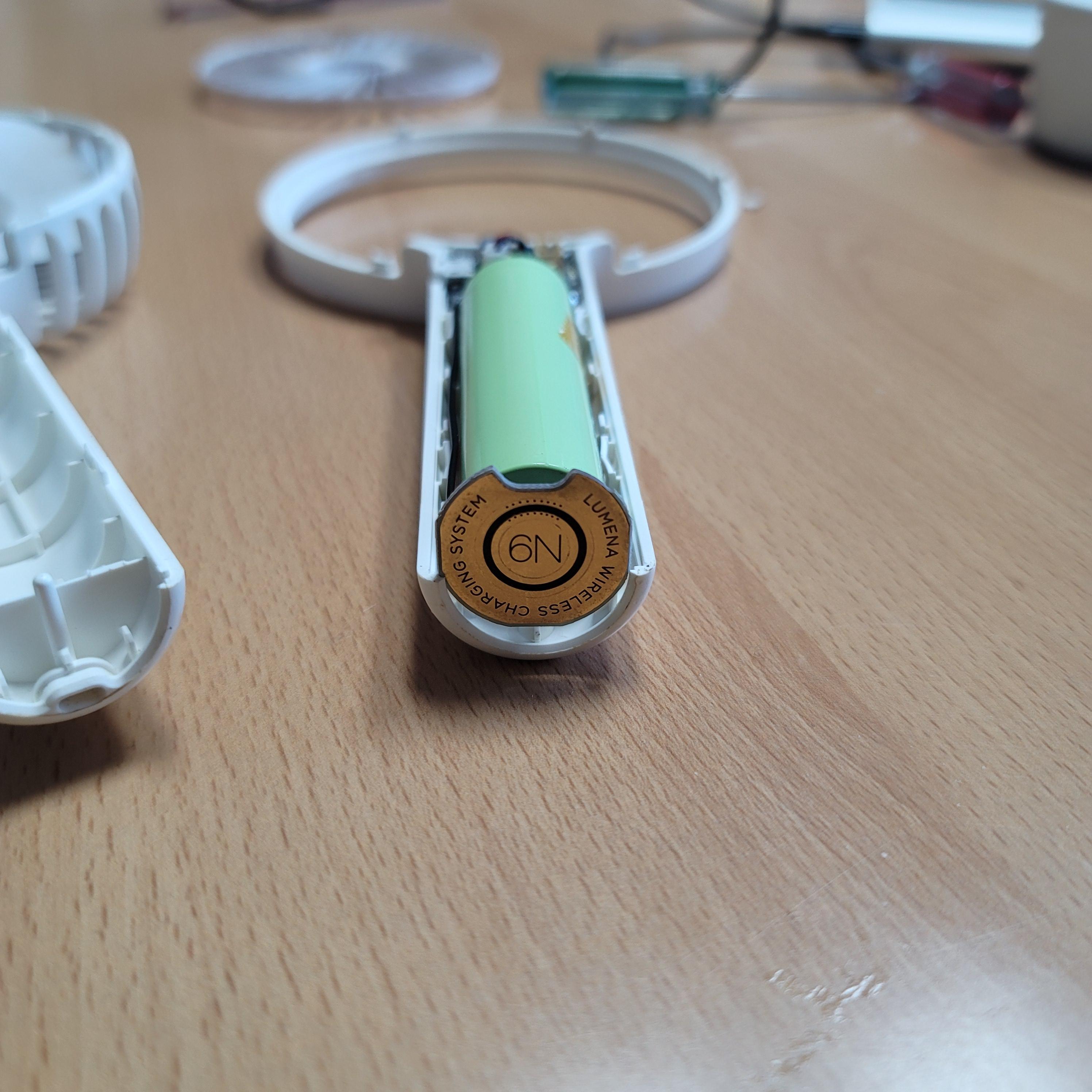

하단의 충전단자를 위해 연결된 소켓이 하나 더 있습니다. 이것도 살짝 뽑아주어야 합니다.

충전지 정보를 자세하게 찍어봅니다. Li-ion Cell 20190222 ICR 18650 2500mAg 3.7V Ucl 4.2V 9.25Wh

기판에서 나사를 분리해서 뽑아본 모양입니다. 문제로 추측되는 충전지를 분리해 봅니다. 위에 보호 스티커를 벗겨내고 스팟 용접이 되어 있어서 일자 드라이버로 힘을 주어서 뜯어냅니다.

참고로 집에 있던 다른 녀석들도 출현합니다.

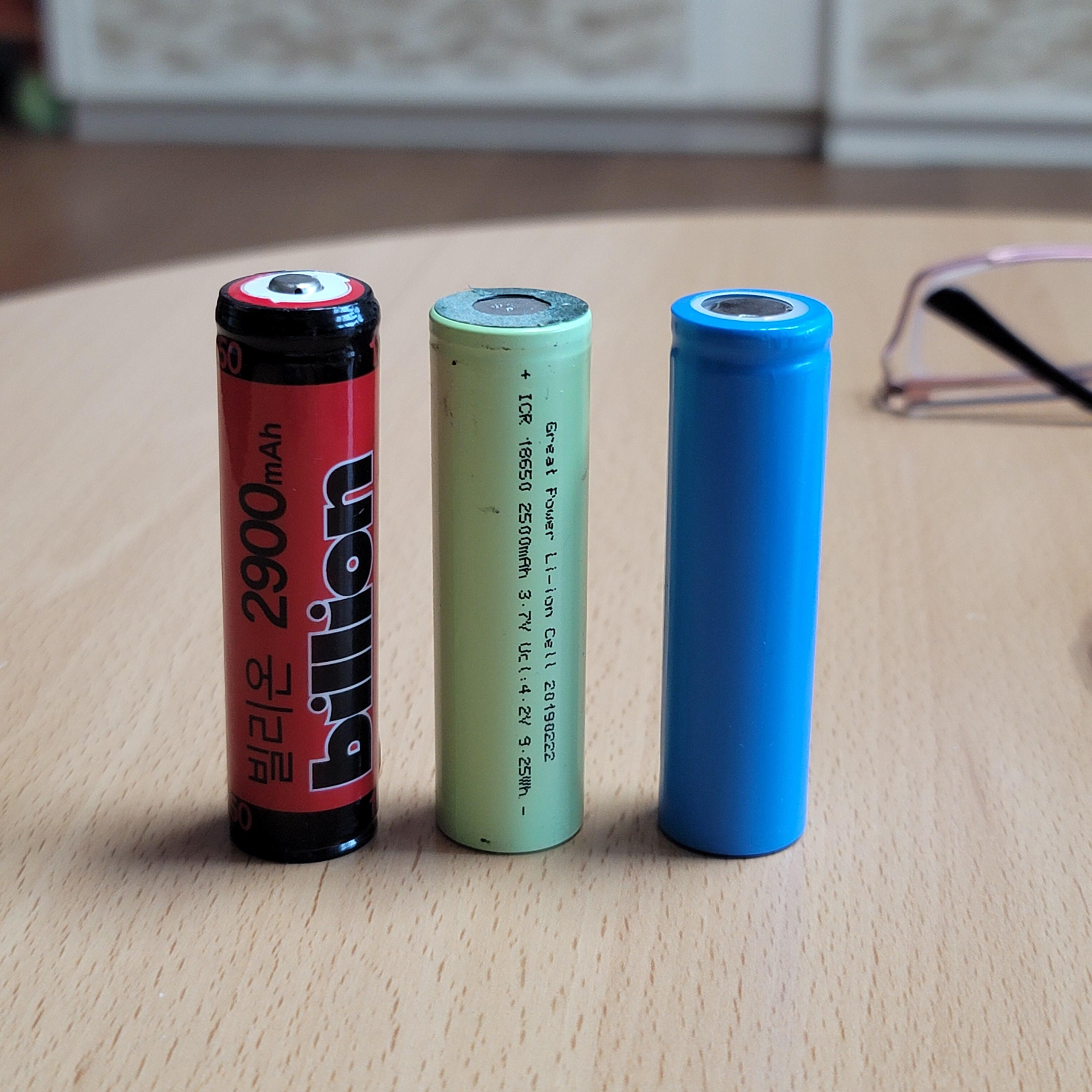

첫번째 빨간색은 자전거용 랜턴에서 쓰는 충전지로 보호회로가 들어 있어서 일반 18650 보다 4~5mm 정도 더 큽니다. 두번째가 이번에 분리한 18650 충전지. 세번째는 다른 보조배터리로 쓰이던 것을 분해한 것입니다. 별도로 써진 정보가 없네요.

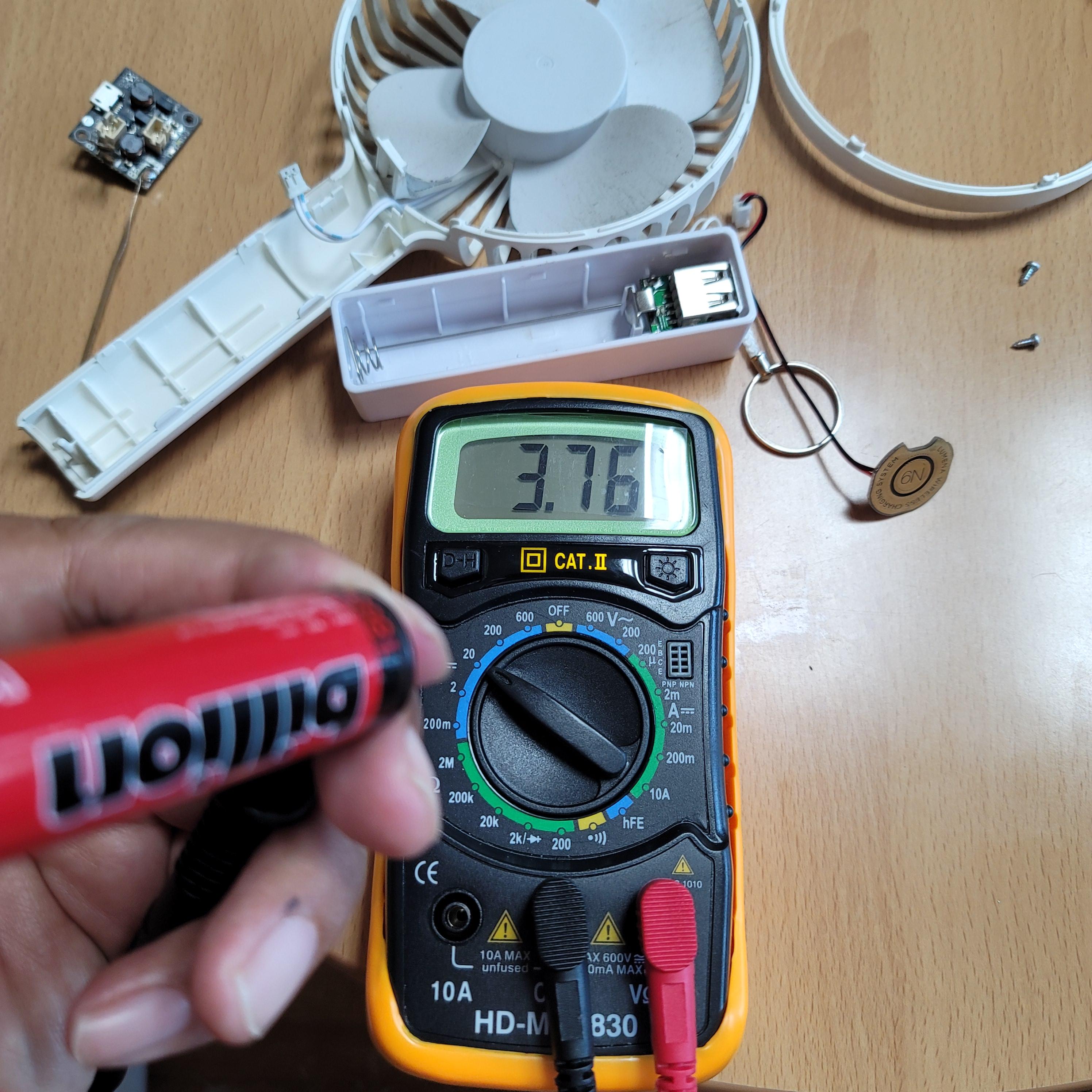

충전지 교체전에 참고로 전압을 한번 재어 봅니다. 빨간녀석은 3.76V 가 나오네요.

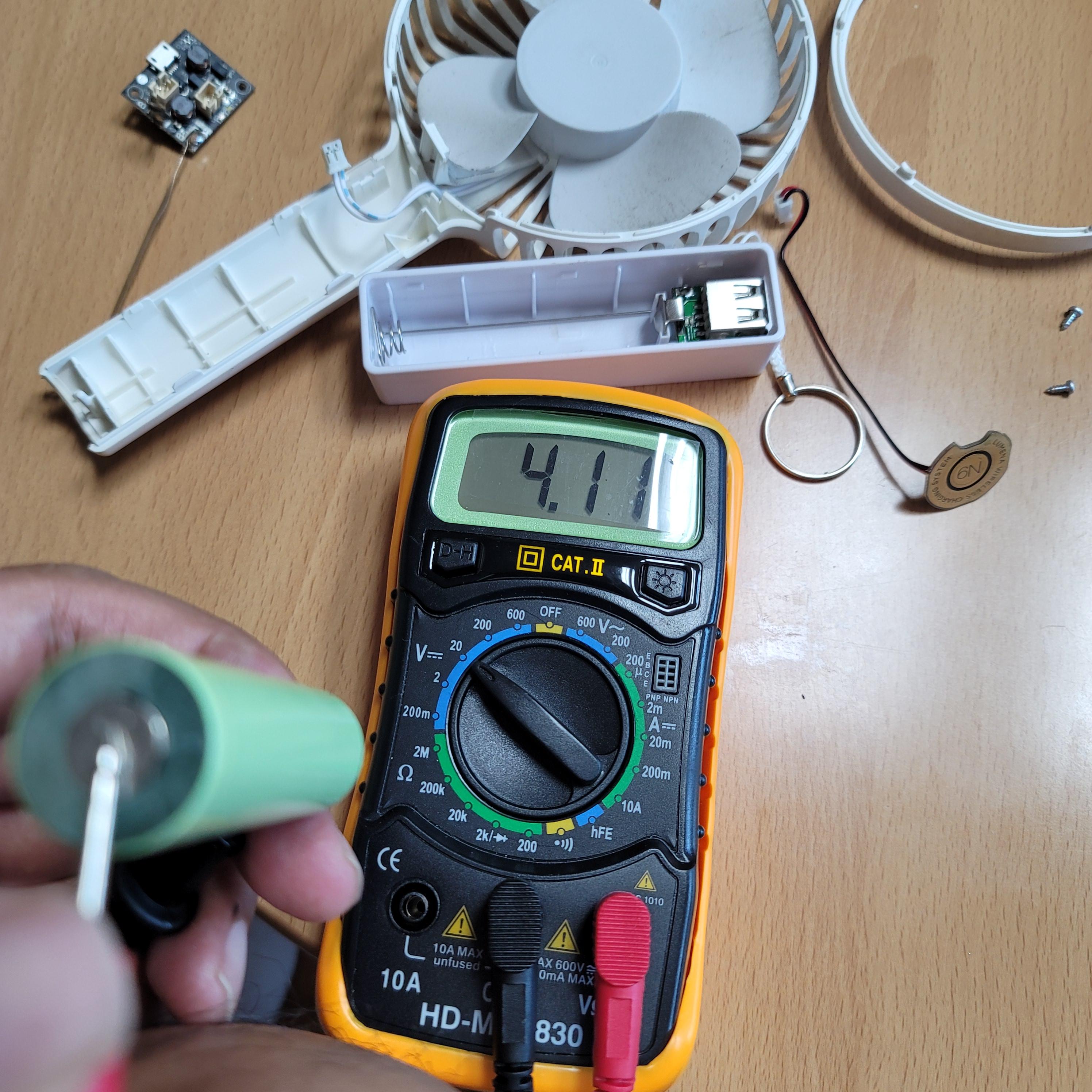

어라? 그런데 두번째 녀석은 4.11V 가 나옵니다. 이거 충전지 문제가 아니었던 것일까요???

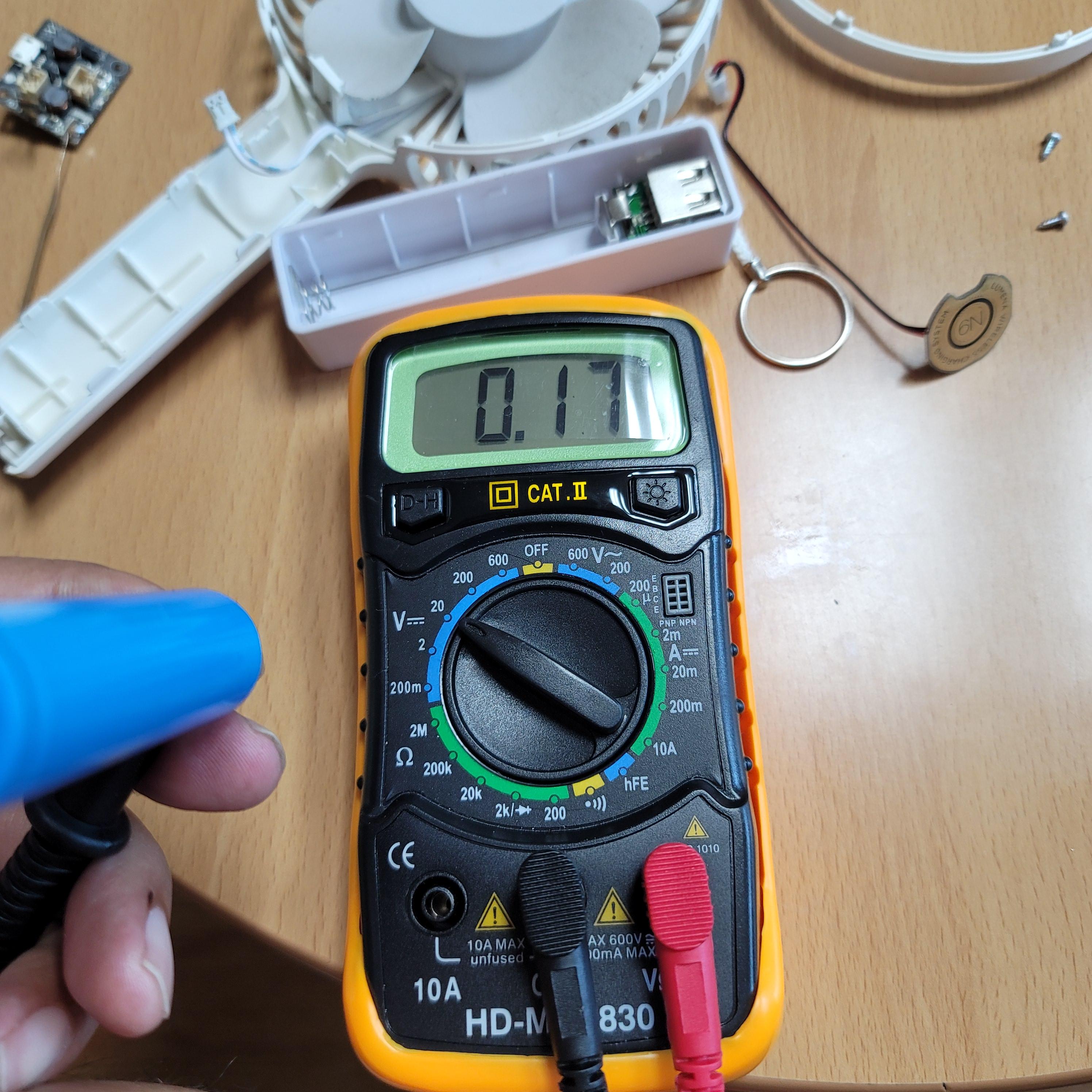

세번째 녀석은 0.17V 가 나오네요. 완전히 방전이 확실합니다. (별도로 충전해봐도 충전이 안되더군요.)

당연히 충전지가 문제일 것이라고 생각하고 분해한 것이었는데, 충전지가 멀쩡해 보여서 약간 당황했습니다.
그래서 그냥 손으로 잡고 연결해 본 후 선풍기를 가동해 보니 돌아가는 것이 아니겠습니까???? 헐....

그래서 다시 조립을 하기 시작합니다. 아쉽게도 스팟용접기는 없고, 그냥 일반 인두로 억지로 납땜을 해봅니다. 그런데 이게 쉬운일이 아니죠. 게다가 너무 과열되면 충전지에서 화재가 일어날 수 있다고 들어서 매우 조심스럽게 진행을 합니다.

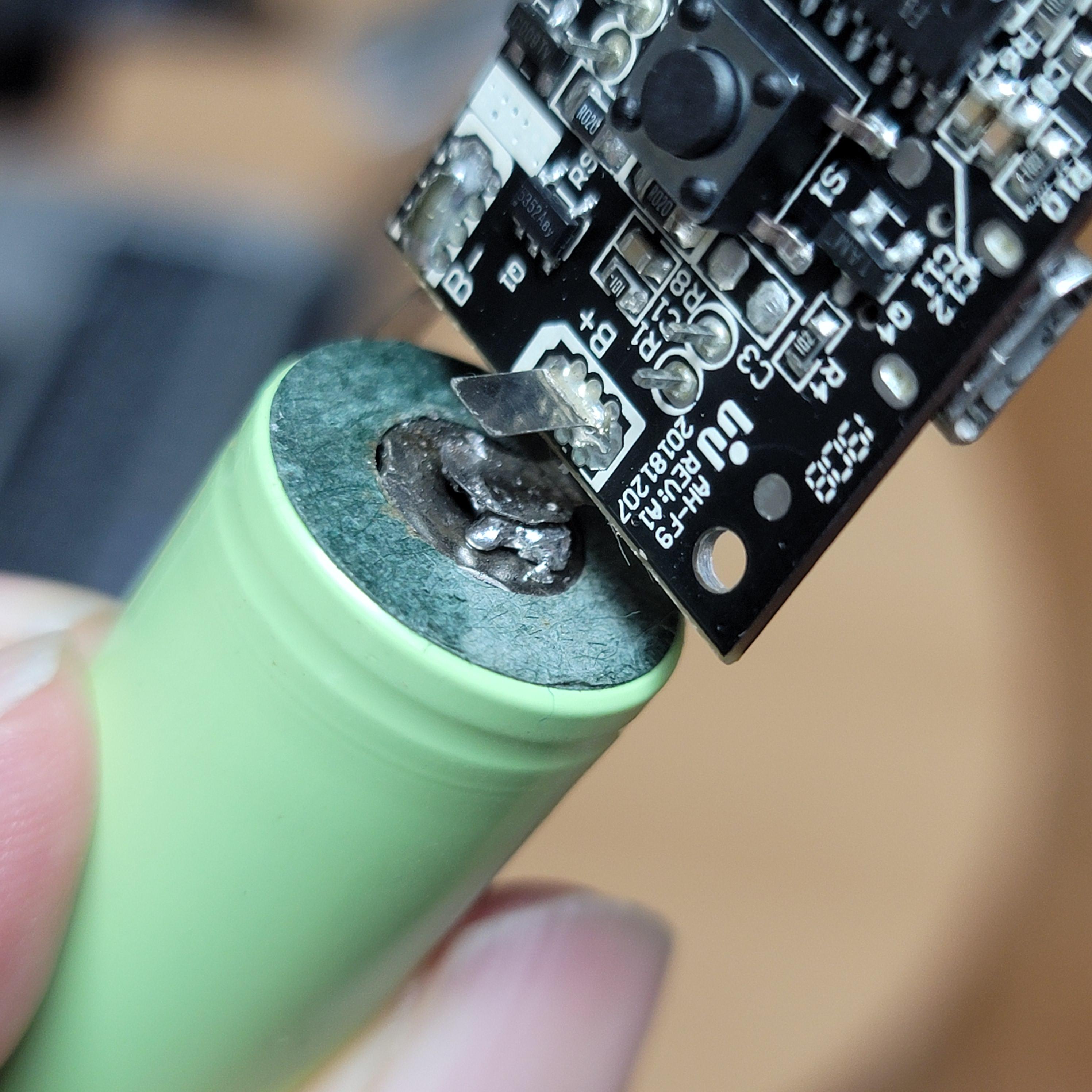

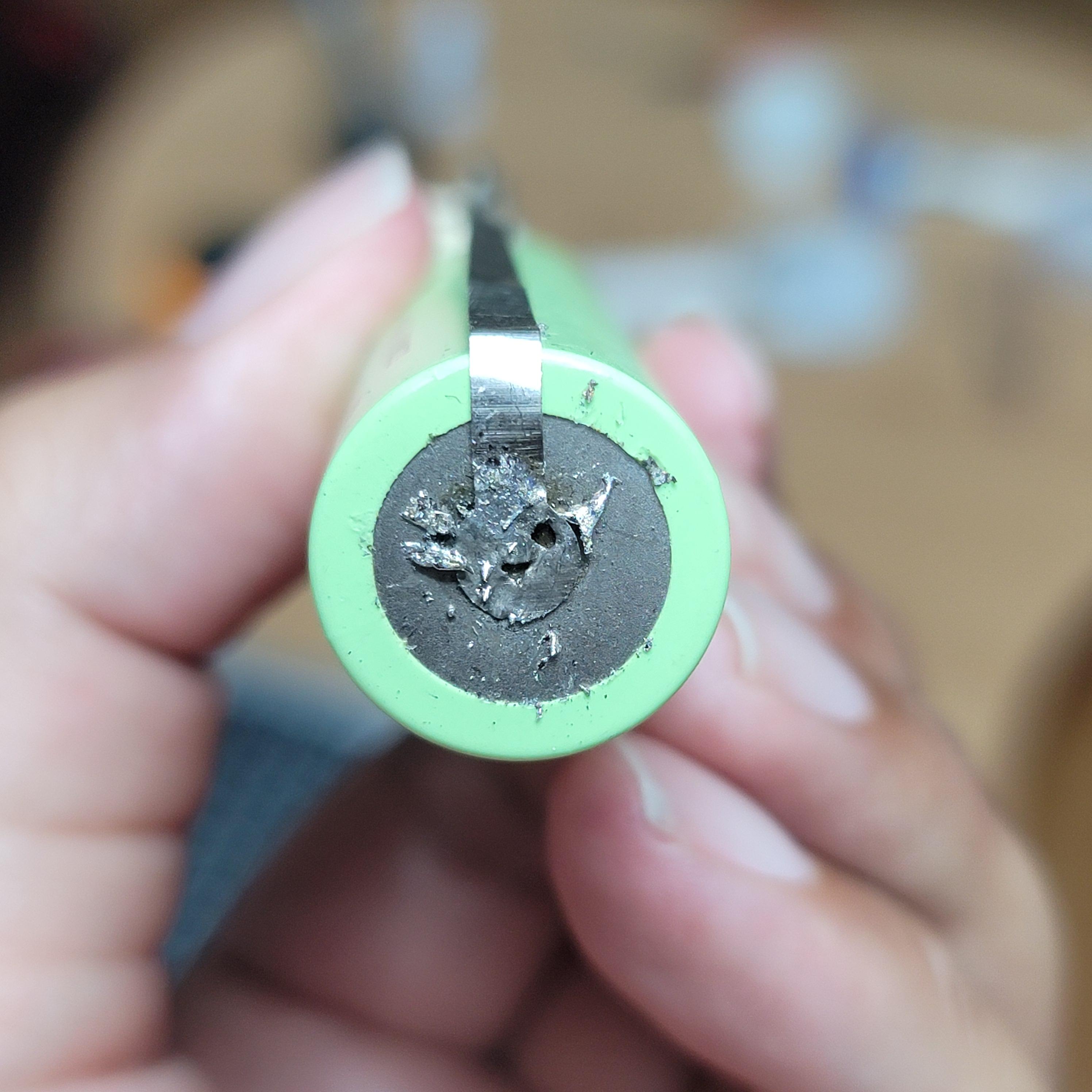

별로 기술이 있는건 아니고 그냥 어찌어찌 윗쇠와 아래 충전지가 잘 붙을 때까지 살짤살짝 인두질을 해봅니다. 그냥 사이로 흘러들어간 채로 굳어 있는 윗쪽 모습.

아래쪽은 더 흉하게 땜질이 되었네요. 그래도 그냥 고정이 되는 수준에서 마무리했습니다.

어렵게 조립을 하고 완성된 모습. 처음과 동일.

자 이제 돌아가나 봅시다. 오, 다행이 잘 돌아갑니다.

충전지를 교체하지는 않았지만 교체한 것과 동일한 과정을 다 거쳤네요. 만약 충전지를 교체한다면 가능한 동일 모델로 구입하거나 아니면 특성을 알고 호환되는 녀석으로 잘 주문해야 할 것입니다.

알리XX 에서 저렴한 스팟 용접기도 판매를 하긴합니다만 배터리팩을 만들 것도 아니라서 굳이 주문하기는 그렇고.. 이렇게 그냥 어거지 납땜으로 버티어 봤습니다.

야외에서 무전기용으로 만들어보려던 3S3P 정도의 배터리팩은 꿈도 꾸지 말아야 겠습니다. 충전지는 겁나서 작업을 못하겠네요.^^
